前言
有的人可能會認為，像本文介紹的這種細部剖面圖在實務領域不好應用，甚至在學生時代也不見得有發揮空間，不過，能夠多掌握一種圖說，總不會是件壞事。從另外一個角度來說，因為做這種圖其實是很綜合性的軟體應用，所以在操作的過程中，也能順道精進其他可能更常用到的軟體的熟練度，整體真的是好處多多，建議所有讀者都至少跟著操作一次看看。

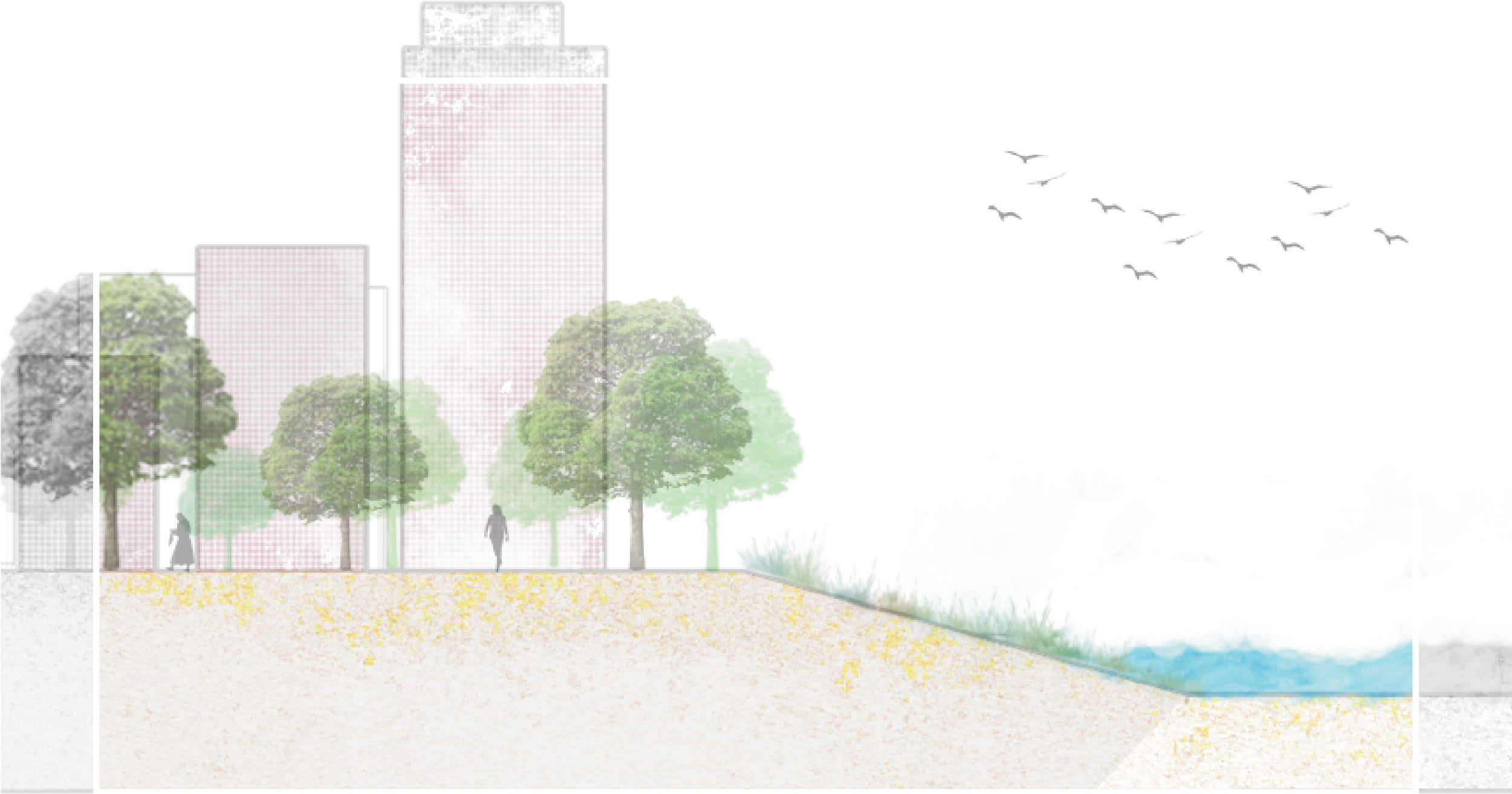

最終成品
操作說明
在SU中建立剖面圖初稿
這一步主要的用途是產生一個後續用來加工的基底，這裡選擇用SU生成則是因為其操作相對簡單，且多半大家都有；而SU有很容易使用的內建剖面工具與陰影工具，也是不錯的加分項。
這裡生魚片是從3Dwarehouse裡隨意找了一個城市模型當成範例，而如果是實際要應用的話，就選擇自己建好的模型就行了。而這裡的模型基本上是越簡單越好，最好只有房屋的量體本身，因為後續的東西都會用PS加，這裡面有物件會增加處理的難度。
在開始前，可以先在工具列的「鏡頭」那裡切換成「平行投影」，並在工具列打開「剖面」工具。之後按下剖面工具的第一個按鈕，便會生成一個剖面平面，再依據自己要剖哪裡進行調整，剖面平面可以用「移動工具」進行調整。
接著在「剖面工具」選擇「關閉剖面平面」，就不會顯示切線，之後可以根據習慣選擇使用「填充剖面平面」來確認切了哪裡，不過不用也是可以的。
處理好剖面之後，在「樣式」的「編輯」的「表面設定」選擇「隱藏線」這個樣式，這會成為我們後續操作的基礎。將這個畫面「匯出」成「2D畫面」，並儲存成PDF格式。接著不要移動畫面，打開「陰影」並再次「匯出」「2D畫面」，這次存成PNG檔（記得將背景調整成白的並調整掉一些不需要的線）。
在AI裡修改線稿
完成上一階段在SU的操作後，我們接著要將產出的PDF檔丟入illustrator中，進行線稿的整理，確保其是正確的樣子。這裡我們主要得刪除一些雜線，並且根據空間的前後／類別調整線的粗度（大方向是讓被剖的線粗一點，然後空間上比較後面的線細一點）。
以下圖的範例來說，對比上面那張圖，生魚片主要清潔掉了土地層裡的線以及太細的建築，並將比較前面的建築凸顯出來。
使用PS詳細調整
為基本物件著色

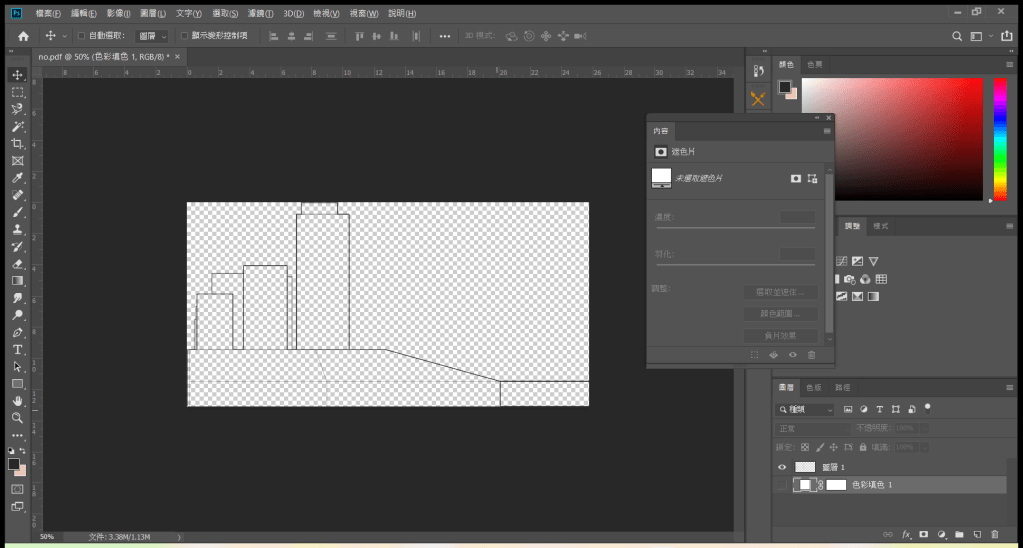

在將檔案丟進PS時，很重要的事情是，建議要對尺寸進行調整，將其變得小一點，除非是很特殊的用途，不然盡量不要讓檔案超過30mb，否則後續可能會很麻煩。
在正式把檔案丟進來後，通常是沒有背景顏色的，為了避免影響後面對細節的判斷，可以先加上一個白色的底（新增一個填滿圖層或者用形狀拉）。

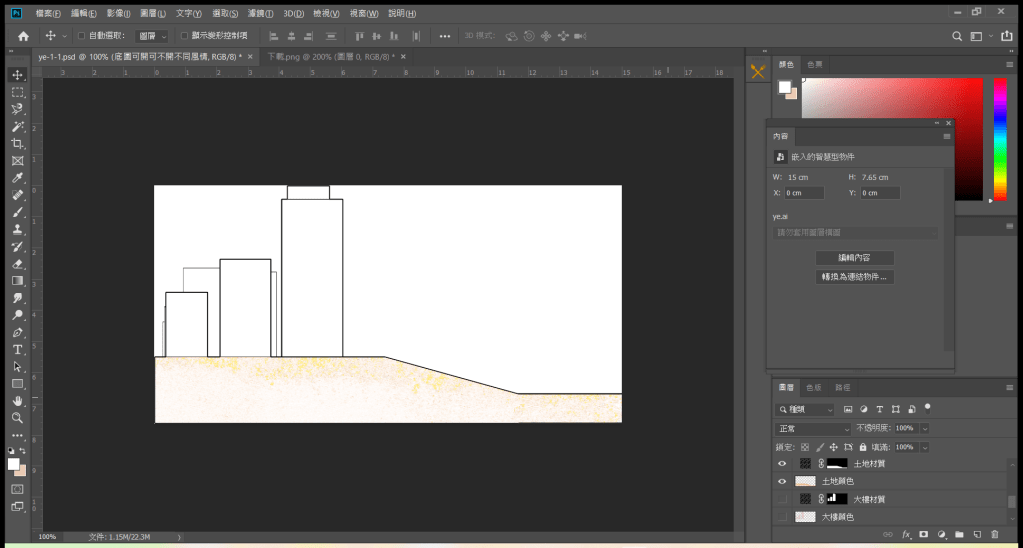

接著，我們可以活用「魔術棒」來選取要畫的區域，以畫土地為例，用魔術棒將土地選起來後，在「圖層」裡的「新增填滿圖層」，選擇喜歡的「圖樣」（後面也可以再調整，這裡不用一次就太細緻地選擇）。這時候畫面應該會看起來有點不協調，所以我們要再將這個圖層的「混合模式」調整為「覆蓋」，看起來應該就會變成白色的。
之後，再該圖樣圖層得下面新增一個「空白圖層」，使用魔術棒選取同樣的區域（可以先將圖樣的圖層關起來避免干擾魔術棒），就可以準備上色了。
通常生魚片比較喜歡使用噴濺類的筆刷，不過如果自己有其他習慣的筆刷也可以。小技巧是可以活用「筆刷設定」的「快速變換」功能，像是色相、角度、大小的快速變換等等，會讓畫出來的效果不那麼呆版，不過細節怎麼設置可能就要多方嘗試了，每種圖面適合的都不太一樣。另外，在這裡也可以去網路上下載一些特殊風格的筆刷，有時候能產生奇效。
塗完色之後可以用「指尖工具」在邊緣適度地壓一下，這部分稍微需要練習，否則有可能越壓越糟。這裡的小技巧是前面在上色時就不要塗太滿，可以透過環繞或者沿著邊緣的方式上色，藉此提升層次感。
反覆操作這件事情就可以完成上色了，用這個方法會比直接倒油漆桶看起來不呆版一些，同時帶有些微的手繪感。
添加額外物件
完成基本物件的上色後，就可以來添加額外的東西，像是街道家具、人跟植栽等等，而添加的方式大致有兩種。
第一種方式是將圖片做成筆刷，之後再配合筆刷工具就可以很輕鬆地進行繪製，並且也可以搭配前面提到的「快速變換」功能，來大量生成有差異的相似物件。
第二種方法是直接把圖片丟進來，這個做法的優點是可以保留圖片的原始細節，對於比較需要細節的物件更建議用這個方式，並搭配調整透明度與大小來提高圖面的一體性。

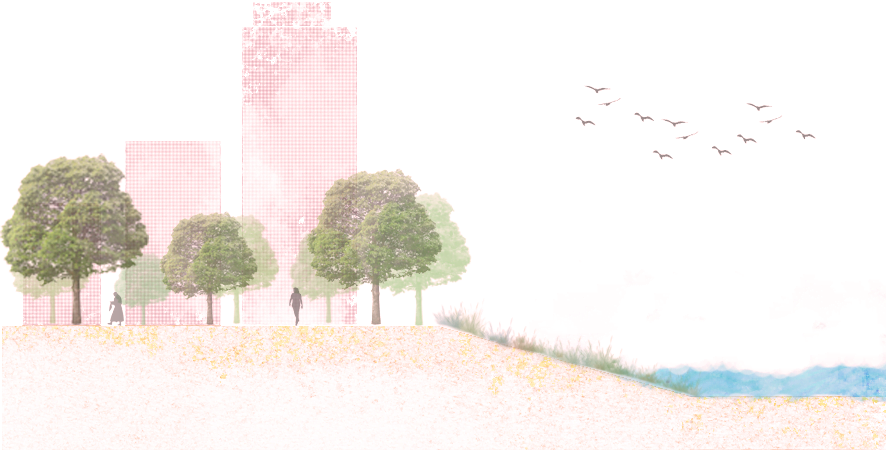

透過反覆進行這些操作，就可以讓圖面看起來更加豐富，除了常規的物件外，也可以加上天空、飛鳥等等裝飾性元素，來讓整體更有藝術性（不過千萬別因此而反而模糊了圖面的重點）。
細節調整
最後，只要再將前面生成的陰影版PDF丟進來，並根據感覺調整透明度，就能完成一張剖面圖了。如果想要效果更好，則可以「新增調整圖層」來進行一些細緻的修改。
延伸推薦
本文提供的做法雖然能產出更細緻且符合自己需要的作品，但相對需要操作基礎，同時也比較費時，因此如果是急用，或者更注重於對道路的討論，則可以參考看看下面這篇文章的內容。
為了避免作者過度寂寞，可以多留言
